Maquetas de arquitectura de la elección de escala al montaje final
Una maqueta no es una miniatura fiel del edificio: es una traducción. Cada decisión —la escala, el grosor del cartón, la manera de sugerir un vidrio o un árbol— reduce información para que otra información se lea mejor. Estas páginas recogen ese oficio tal como se practica sobre una mesa de taller, con cuchilla, cola y paciencia.
EscalaMaterialesCorteUnionesTerrenoIluminaciónTransporte
Qué se trata en este cuaderno
Los textos siguen el orden real de trabajo: primero se decide qué se quiere mostrar y a qué tamaño, después se elige el material, luego se corta, se pega y se presenta. Cada apartado se puede leer por separado, pero el orden ayuda a entender por qué una decisión temprana condiciona todo lo que viene después.
- Escala y nivel de detalle
- Cartón, poliestireno, chapa y metacrilato
- Corte a cuchilla y corte láser
- Encolado y precisión de las uniones
- Relieve y presentación de la parcela
- Vidrio y vegetación: representación convencional
- Iluminación de la maqueta
- Transporte y almacenaje
- Organización de la mesa de trabajo
La escala se elige antes que el material
La pregunta inicial no es «de qué la hago», sino «qué quiero que se entienda». Una maqueta de implantación urbana y una maqueta de fachada resuelven problemas distintos y, por tanto, admiten cantidades de información muy distintas. Elegir primero la escala evita el error más común del taller: empezar a cortar piezas que después resultan demasiado pequeñas para pegarse con limpieza o demasiado grandes para caber en la base.
Hay un límite físico que conviene tener presente. Por debajo de cierto tamaño, una pieza deja de poder cortarse a escuadra, deja de poder sujetarse mientras la cola fragua y deja de leerse a un metro de distancia. Ese límite ronda los dos o tres milímetros en cartón fino y algo menos en metacrilato. Cuando un detalle cae por debajo, no se hace más pequeño: se sustituye por una convención o se elimina.
- 1:1000 – 1:500Territorio y tejido urbano. Los edificios son volúmenes macizos; interesan la altura relativa, la traza de las calles y los vacíos.
- 1:200Conjunto y parcela. Aparecen cubiertas, patios y accesos. La carpintería todavía no se dibuja, se insinúa con un rebaje.
- 1:100Escala de proyecto por excelencia. Se leen huecos, espesores de muro y desniveles; los forjados pueden separarse para mostrar plantas.
- 1:50Parte del edificio. Se distinguen jambas, antepechos, peldaños y el grosor real de los cerramientos.
- 1:20 – 1:10Detalle constructivo. Aquí sí tiene sentido representar capas, encuentros y despiece de material.
Nivel de detalle: una regla de coherencia
El nivel de detalle debe ser homogéneo. Una maqueta a 1:200 con una barandilla perfectamente resuelta y un terreno plano de cartón sin trabajar no parece más precisa: parece desequilibrada. La mirada compara automáticamente el elemento más elaborado con el resto, y lo que era un alarde se convierte en el punto donde se nota la falta de trabajo. Es preferible bajar el detalle de la pieza destacada que subir el de todo lo demás.
Cartón, poliestireno, chapa de madera y metacrilato
Cada material tiene un comportamiento propio al cortarlo, al pegarlo y al envejecer. Elegir bien no consiste en buscar el material «más noble», sino el que responde a la escala, al tiempo disponible y a la manera en que la maqueta va a ser vista y manipulada.
Cartón gris y cartón pluma
El cartón gris de 1 a 2 mm es el material de referencia para volúmenes y bases. Corta limpio con cuchilla nueva, admite varias capas encoladas y su color neutro no compite con la forma. Su punto débil es la humedad: absorbe la cola en exceso y puede alabearse si se satura una cara sin compensar la otra. El cartón pluma, más ligero y grueso, resuelve muy bien maquetas rápidas de estudio, pero su canto de espuma queda visible y hay que preverlo con tapetas o con un corte a inglete.
Poliestireno extruido
Es el material del terreno. Se corta por capas siguiendo las curvas de nivel, se lija con facilidad para suavizar taludes y pesa muy poco, algo decisivo en maquetas grandes. Conviene comprobar la compatibilidad de la cola: muchos disolventes lo atacan y dejan cráteres que no se pueden reparar sin rehacer la pieza.
Chapa de madera
La chapa fina de haya, arce o abedul aporta calidez y una dirección de veta que puede usarse como recurso, orientándola en el sentido del edificio o del pavimento. A escalas pequeñas la veta se convierte en textura excesiva, así que suele reservarse para 1:100 o mayores, o para bases y elementos aislados. Es sensible a la humedad y tiende a curvarse: se estabiliza contraencolando dos chapas con las vetas cruzadas.
Metacrilato
Transparente, translúcido o esmerilado, resuelve vidrios, láminas de agua y planos flotantes. Se corta a láser con canto pulido y se pega con adhesivos específicos que actúan por capilaridad. Exige limpieza absoluta: cualquier resto de cola o huella en una superficie transparente queda a la vista para siempre y no se disimula con pintura.
Corte a cuchilla y corte láser
Los dos sistemas conviven en la misma mesa. El láser resuelve series, repeticiones y piezas con muchos huecos; la cuchilla resuelve ajustes, correcciones y todo lo que se decide sobre la marcha. Un buen proceso suele empezar en la máquina y terminar en la mano.
Cortar a mano exige menos preparación pero más disciplina. La hoja debe estar recién cambiada, la regla ha de ser metálica y con canto de seguridad, y el corte se hace en varias pasadas suaves en lugar de una sola profunda. La primera pasada marca; las siguientes atraviesan. Forzar la cuchilla desvía el filo, rasga la fibra y arruina la arista.
- Cambiar la hoja antes de empezar una tanda larga. Una hoja gastada no corta menos: corta torcido.
- Trabajar siempre sobre base de corte autorregenerable y con la regla apoyada sobre la parte que se conserva.
- Dar dos o tres pasadas de poca presión, manteniendo la cuchilla vertical y sin levantar la regla entre ellas.
- En el corte láser, ajustar potencia y velocidad con una prueba en un recorte del mismo material y del mismo espesor.
- Prever el ancho de la ranura del láser, décimas de milímetro que se acumulan en piezas encajadas.
- Ventilar durante el corte de metacrilato y limpiar el hollín del canto antes de encolar.
- Numerar las piezas en la cara oculta nada más despegarlas de la plancha, mientras el despiece sigue claro.
Encolado y precisión de las uniones
La calidad de una maqueta se juzga en los encuentros. Un volumen sencillo con aristas limpias transmite mucho más rigor que una pieza compleja con juntas abiertas y restos de cola. La precisión no depende tanto de la habilidad manual como del orden: preparar el encuentro antes de aplicar el adhesivo y sujetar la pieza mientras fragua.
Conviene decidir de antemano cómo se resuelve cada esquina. Un tope simple deja ver el canto de una de las dos piezas; un inglete a 45 grados lo oculta pero exige un corte muy preciso; un rebaje interior permite un tope invisible con más tolerancia. En cartón gris, el inglete se consigue rebajando la cara interior sin llegar a atravesar la última capa, de modo que el propio material actúe como bisagra al plegar.
Sobre los adhesivos: la cola blanca de carpintero da tiempo de ajuste y una unión fuerte, pero aporta agua y puede deformar cartones finos. Los adhesivos de contacto fijan al instante y no perdonan errores de colocación. Los cianoacrilatos son útiles en puntos concretos y en materiales duros, aunque pueden dejar un velo blanquecino sobre superficies transparentes. En casi todos los casos, menos cantidad y aplicada con una punta fina da mejor resultado que un cordón generoso.
- Presentar la pieza en seco y comprobar el ajuste antes de aplicar nada.
- Aplicar el adhesivo con alambre, palillo o aguja, nunca directamente del envase sobre piezas pequeñas.
- Usar escuadras, pesos o cintas de baja adherencia como sujeción mientras fragua.
- Retirar el exceso cuando aún está fresco; una vez seco, cualquier raspado deja marca.
- Montar de dentro hacia fuera, dejando para el final las piezas visibles y delicadas.
Relieve y presentación de la parcela
El terreno sitúa el edificio y explica buena parte del proyecto: por dónde se accede, cómo se salva un desnivel, qué queda por encima y por debajo de la cota de entrada. Ignorarlo y apoyar el volumen sobre una tabla plana equivale a contar la mitad de la historia.
El método más extendido es el apilado de curvas de nivel. Se recorta cada curva en cartón o poliestireno del espesor correspondiente a la equidistancia según la escala y se apilan alineadas con dos varillas de registro que atraviesan todas las capas. El resultado escalonado puede dejarse visible, y de hecho es una forma honesta y muy legible de mostrar la topografía, o suavizarse con lija y una capa de masilla fina.
El borde de la maqueta también comunica. Un corte recto y limpio, con el canto de la base a la vista, presenta la parcela como un fragmento extraído del territorio; ese canto puede aprovecharse para mostrar el terreno como una sección. La alternativa —difuminar el límite— rara vez funciona en una maqueta física y suele leerse como falta de acabado.
Qué conviene resolver antes de pegar el edificio
- La cota exacta de encuentro entre el edificio y el terreno, incluidos los recortes bajo rasante.
- Los pavimentos y accesos, más fáciles de colocar con el terreno todavía despejado.
- El paso de instalaciones si la maqueta va a llevar iluminación.
- La orientación, marcada de forma discreta en la base o en el canto.
Vidrio y vegetación: representar sin imitar
Dos elementos concentran casi todos los errores de una maqueta: el vidrio y los árboles. Ambos tienden a resolverse por imitación, y la imitación a escala pequeña casi siempre falla. Un plástico brillante pegado en un hueco no parece vidrio: parece plástico brillante. Un arbolito de esponja verde intensa no parece un árbol: parece un objeto de otro mundo colocado encima.
La salida es la convención. El vidrio puede sugerirse con un simple vacío, con un retranqueo que genere sombra en el hueco, con una lámina esmerilada o con metacrilato transparente colocado por detrás del plano de fachada. Lo que se busca no es reflejo, sino profundidad: que el hueco se lea como hueco y no como una mancha.
Con la vegetación ocurre lo mismo. Un volumen abstracto —una esfera de alambre, un cilindro de papel, un cono de madera— informa de la posición, el porte y la sombra del árbol sin competir con el edificio. La clave es mantener una única convención en toda la maqueta y una gama de color contenida, próxima a la del resto de materiales. Cuando el verde salta a primer plano, el proyecto pasa a segundo.
La misma lógica sirve para las personas y los coches: se incluyen para dar escala, no para poblar la escena. Siluetas neutras, en el mismo material del terreno o en un tono discreto, cumplen esa función sin distraer.
Iluminación de la maqueta
Hay dos formas de iluminar y conviene no mezclarlas sin criterio. La primera es exterior: colocar la maqueta bajo una luz dirigida y trabajar con la sombra propia, que es la que revela volúmenes, retranqueos y huecos. Una fuente única, algo rasante y estable, suele mostrar más que cualquier instalación interna. Es también la solución más ligera, la que no obliga a modificar la base ni a prever cableado.
La segunda es interior: incorporar puntos de luz dentro de la maqueta para mostrar el funcionamiento nocturno o destacar un espacio concreto. Esta decisión hay que tomarla al principio, porque condiciona el espesor de la base, el orden de montaje y la accesibilidad para reparaciones. Una maqueta iluminada que se monta sin haber previsto por dónde pasan los cables acaba abriéndose por la fuerza.
La difusión importa tanto como la fuente. Una luz puntual demasiado próxima al cerramiento crea un punto caliente que se ve a través del material y delata la instalación. Una lámina translúcida colocada por detrás del hueco reparte esa luz y produce una superficie uniforme, mucho más creíble. En general, menos puntos y mejor difundidos dan un resultado más limpio que una maqueta encendida por completo.
Transporte y almacenaje
Muchas maquetas se dañan después de terminadas. El traslado hasta una entrega o una exposición somete a la pieza a vibraciones, cambios de temperatura y manipulaciones que el montaje sobre la mesa nunca produce. Pensar el transporte durante el diseño de la base cuesta muy poco y evita reparaciones difíciles.
- Diseñar la base con una rigidez propia suficiente y, si es grande, con un bastidor interior o listones de refuerzo.
- Prever puntos de agarre claros, de modo que nadie levante la maqueta por los elementos más frágiles.
- Construir una caja a medida con separación entre la maqueta y las paredes, en lugar de envolver la pieza directamente.
- Proteger los elementos altos y salientes con topes o con piezas desmontables numeradas.
- Evitar plásticos en contacto directo con superficies pintadas o transparentes: dejan marcas y adherencias.
- Almacenar en lugar seco, sin apilar nada encima y sin exposición solar directa, que decolora cartones y amarillea adhesivos.
Para maquetas modulares, marcar el orden de montaje en la cara oculta de cada módulo ahorra tiempo y errores en el destino. Una lista breve dentro de la caja con las piezas sueltas y su ubicación evita que un elemento pequeño acabe en el fondo del embalaje.

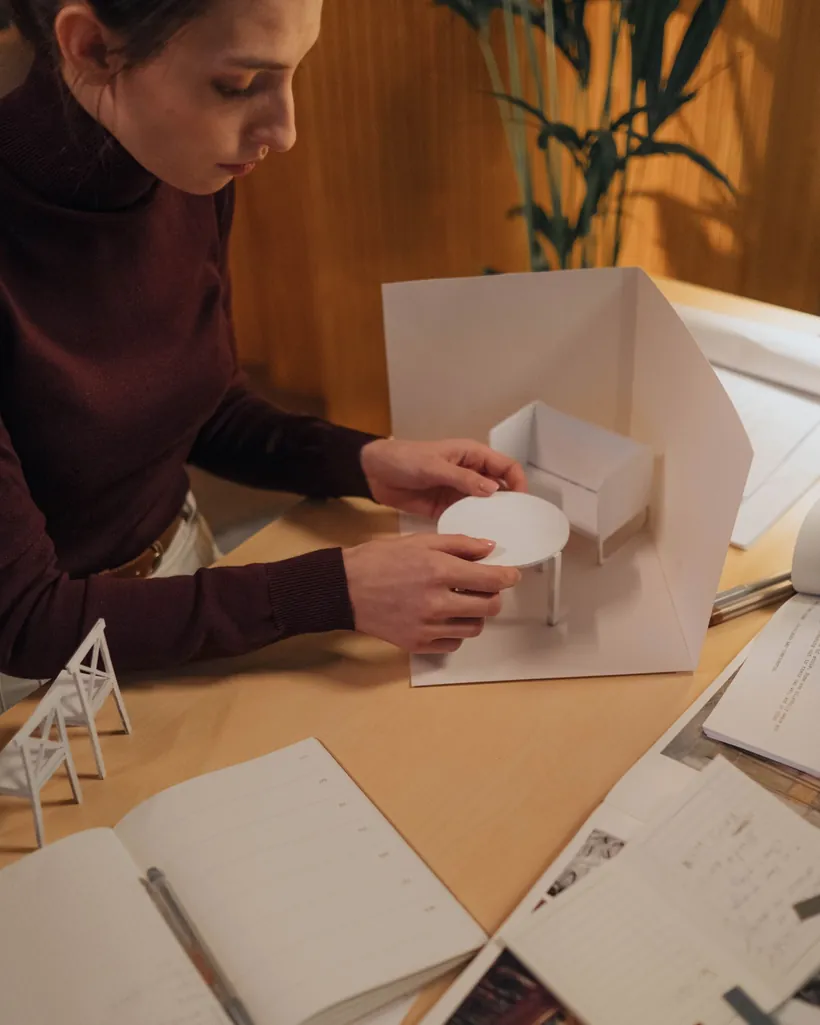

Cómo se organiza la mesa de trabajo
Una mesa de maquetas no necesita ser grande, pero sí estar dividida. La superficie útil se degrada muy rápido cuando el corte, el encolado y el acopio de material comparten el mismo espacio: el polvo del lijado se pega a la cola fresca, los recortes tapan las piezas pequeñas y la base de corte acumula restos que impiden apoyar bien la regla.
Un reparto sencillo funciona bien: la zona central para cortar, un lateral para encolar y secar, y un tercer espacio —aunque sea una bandeja— para las piezas ya terminadas y sin montar. Las herramientas de uso constante deben quedar al alcance sin cruzar la mano por encima del trabajo en curso.
- Base de corte autorregenerable de la mayor superficie posible.
- Regla metálica con canto de protección y escuadra fiable.
- Cuchillas de repuesto y un recipiente cerrado para las usadas.
- Pinzas finas, palillos y alambres para dosificar adhesivo.
- Lijas de varios granos y un taco rígido para mantener las caras planas.
- Pesos y escuadras de sujeción para el fraguado.
- Luz lateral orientable, además de la luz general del espacio.
- Bandeja o cajas etiquetadas para piezas cortadas y pendientes de montaje.
La limpieza entre fases no es una cuestión de orden estético. Retirar los recortes antes de encolar y aspirar el polvo antes de pintar son los dos gestos que más influyen en el acabado final, muy por encima de la calidad de la herramienta.
